三閥組結構原理

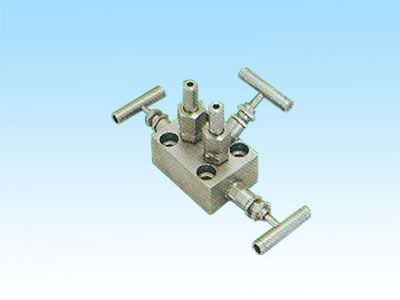

三閥組由閥體、二個截止閥及一個平衡閥組成。 差壓變送器投入運行時的操作程序： 首先，打開差壓變送器上兩個排污閥，而后打開平衡閥，再慢慢打開二個截止閥，將導壓管內的空氣或污物排除掉,關閉二個排污閥，再關閉平衡閥，變送器即可投 入運行。 差壓變送器零點在線校驗操作程序：先打開平衡閥，關閉二個截止閥，即可對變送器進行零點校驗。三閥組可配接：3051、3095、1151、EJA、 FX-2、FCX-A/C及霍尼韋爾ST3000系列等變送器.
三閥組正確使用
三閥組是由三個互相溝通的三個閥組成。根據每個閥在系統(tǒng)中所起的作用可分為：左邊為高壓閥，右邊為低壓閥，中間為平衡閥。三閥組與差變送器配套使用,作用是將正、負壓測量室與引壓點導通或斷開；或將正負壓測量室斷開或導通。
主要作用：是在安裝和撤除的時候,需要用到平衡閥.否則,差壓的量程一般很小,如果廠家的過載能力不強,很容易損壞.
舉個簡單的例子:如果差壓是60KPa,管道壓力是1MPa的時候,如果沒有平衡閥,無論先取正壓室還是負壓室,都會立馬導致兩邊差壓遠遠超過設定值.因為先取的那方會直接和大氣相通,相當于0.1MPa,這樣操作是致命的.
